地面上的高压输电线我们都见过，一些城市里也有电线杆。但是现在在许多地方，出于美学、安全和稳定的考虑，输电线往往走地下通道，地面上看不见。比如在德国，73%以上的中低压电缆是地下电缆。
我国最早（1882年）用上电线杆的城市——上海也在2018年开始了架空线入地和合杆整治，把电缆埋入地下，或者进行美化。
附近架空线入地后的上海“颜王”武康大楼
@wikipedia
可是，你见过地下电缆吗？你知道地面施工的时候，工人们是怎么把它们连起来的吗？
实际上，这个过程堪比外科手术，而且看完让人浑身舒适。想到自家的电力就被现代科技这样保护着，有莫名的安全感呢！

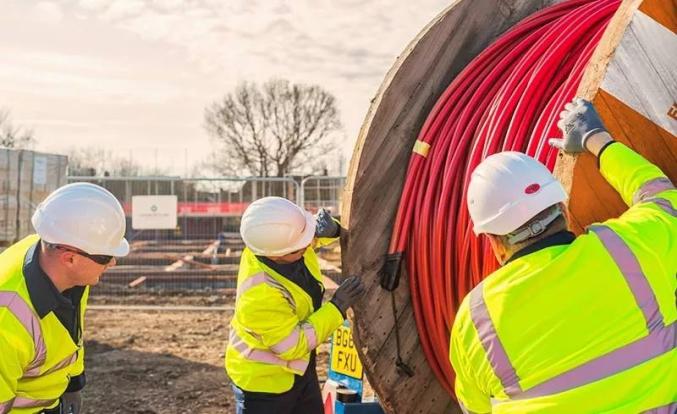

铺设地下电缆时用到的电缆盘
地面上的高压电线主要是靠空气绝缘的。而且高高在上的高压输电线反而不需要沉重的多层保护，不然会增加电网铺设成本。
但在地下铺设电缆，却需要考虑很多问题，比如如何防水和气腐蚀啊，防止啮齿动物来咬啊，防止地面的信号干扰啊。所以，地下电缆往往需要穿好几层秋裤厚厚的衣服，它的制造和铺设成本也比电线杆这类的架空线路要高。
我们来把地下电缆的贵重衣服一层层剥开来，看看它到底长什么样吧！
地下电缆一般分成这几层。

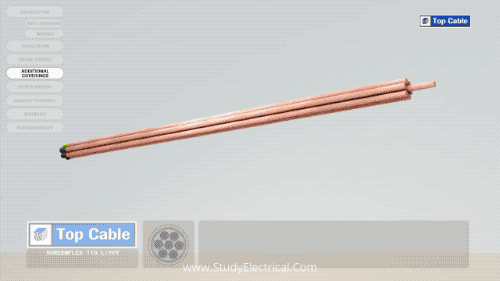

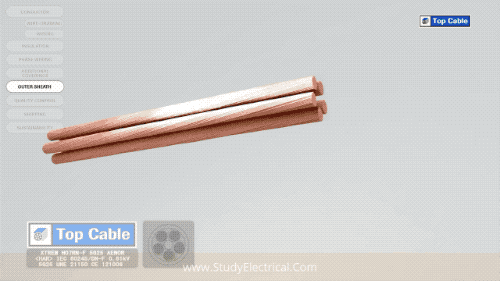

https://x0.ifengimg.com/res/2020/ABA3157608FED4C82505D24AEB03E88D10ACB634_size184_w500_h281.gif线芯（导体）
裸体的电缆，就是线芯了。线芯是电缆的核心，是导电、输送电能的部分。线芯一般是用镀锡铜或者铝做的。至于为什么金属要被扭成一股一股的，这是因为这样缆线可以变得更为灵活，不容易被拗坏。
绝缘层
线芯外面包着一层绝缘层，绝缘层是隔绝线芯和大地的部分。绝缘层的厚度取决于电压等级。常用的绝缘材料有浸油绝缘纸等。

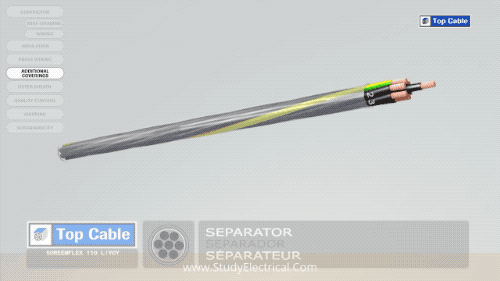

https://x0.ifengimg.com/res/2020/962CCCEF28E06955CDB9629BEA20579943E27AD3_size109_w500_h281.gif隔离层
在绝缘层外面，还有一层隔离层。隔离层的主要功能是防水和防止气体，以及其他污染物渗入。隔离层材料有聚乙烯的，也有铝或铅的。
在隔离层外面，是一层垫层。它是用来保护隔离层的，防止它被腐蚀或者受到机械伤害。垫层一般是用黄麻或粗麻布胶带做的。
铜编织套筒
垫层往外，是一层铜编织套筒，它相当于一个法拉第笼，可以有效屏蔽外部的电磁干扰。
https://x0.ifengimg.com/res/2020/1A835F782ADD31BBAD41B99D44FDE7C239ECEC3B_size102_w500_h281.gif金属铠装和垫层（白色）
在铜编织套筒外面，是一层垫层和金属铠装层。金属铠装一般是电镀钢丝或钢条做的，它的主要功能是防止铺设缆线时的物理损伤。
最外面一层叫做保护层，它的功能大家懂的，是用来保护金属铠装层不受环境腐蚀的。
保护层（黑色）
电缆的构造很复杂吗？
想想看，为了保护食物不沾地，我们发明了桌子；为了保护食物不碰桌子，我们又发明了盘子。为了保护食物不碰人手，我们还发明了餐具。人类就是这样深思熟虑的动物嘛。
当然，根据电缆荷载和使用场景的不同，里面还有各种额外的七七八八的衣服。
了解了电缆的构造，是时候看一看，两条电缆是怎么被扒拉掉秋裤连起来的了。
连接电缆（电缆中间接头）有很多方法，有时电缆是用热收缩套管和接头连接的，但是今天我们来介绍用树脂和接头连接高压电缆的方法。

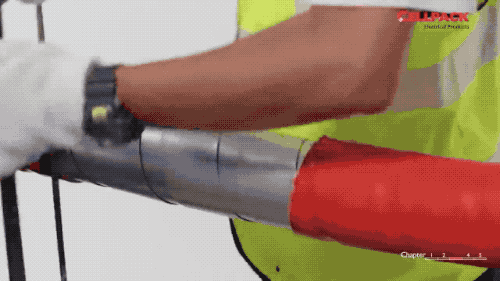

首先有技巧地撕开第一层外衣，也就是红色的保护层。
https://x0.ifengimg.com/res/2020/B1915D51EA258421BA7E60778A05975E142D4083_size1316_w500_h281.gif露出了里面的银色的金属铠装层。扒拉掉金属铠装层后，露出了黑色的内护套。
像剖鱼一样切开内护套。
https://x0.ifengimg.com/res/2020/043D3F3E7A82D2DFE6D793F7D59EDA4448C553BB_size1023_w500_h281.gif挖掉内护套下面白色的电缆填料，露出铜带屏蔽。铜带屏蔽是防止电缆电磁场泄漏的保护层，高压地下电缆一般需要这样的屏蔽。

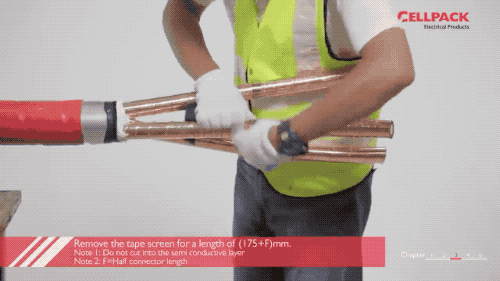

https://x0.ifengimg.com/res/2020/2C29EDB84FC57F11CE20FCC94B144F7EEBA6E09F_size1468_w500_h281.gif按规格量好，然后去掉一段铜带屏蔽。
铜带屏蔽下面是黑色的半导体层（防止局部放电——电晕放电的保护层）。去掉一段半导体层。
https://x0.ifengimg.com/res/2020/DB409515ADCB0846F4E7CCFE7571E7B7C4B4E0A2_size1656_w500_h281.gif这层灰色的物质是交联聚乙烯绝缘层。用特殊的工具去掉一段交联聚乙烯绝缘层。

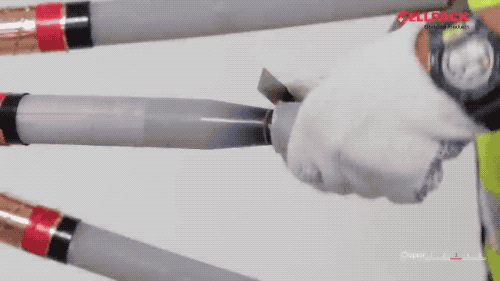

https://x0.ifengimg.com/res/2020/DAAD7D4CC312FA682861E5766141647947D17341_size1678_w500_h281.gif其实，连接电缆可能是比开挖掘机还讲究细致的技术活。要知道，为了分散电应力，防止击穿，电缆的削头是不能削成马蹄形的，要削成“铅笔头”的形状才行，而且误差不能超过2毫米，所以这个师傅的手艺是相当精致了。
现在，铜导线，以及电缆内部的一层层的“组织”也都层次分明地露出来了。
https://x0.ifengimg.com/res/2020/BDDF6DE88B57489D6C605EA7A7FB63BC1F542581_size1134_w500_h281.gif套上待会儿要用的铜编织套筒。用同样的步骤处理另一个电缆。

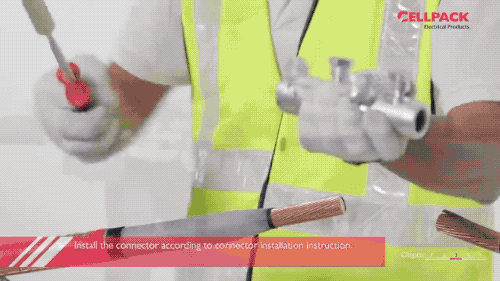

https://x0.ifengimg.com/res/2020/ED726B72D93D1E661AF14B76CAF9B454A8B50A52_size1375_w500_h281.gif现在，用长得像章鱼脚的电缆接头连接两个线芯。
现在，用一层半导电胶带缠绕在电缆接头和半导体层上。
https://x0.ifengimg.com/res/2020/7AFA30A9C8139FD14DC3AEA40E9B6090ADFBE437_size1323_w500_h281.gif继续用绝缘胶带和防水胶带捆绑。
https://x0.ifengimg.com/res/2020/EE05ACE049290BB0C626B12AB9E7D2D42431A285_size1521_w500_h281.gif接着，把法拉第笼——铜编织套筒拉在每个线芯上面。
然后用恒压弹簧，就是这种银色的金属环固定好。然后再用防水胶带套几圈。
https://x0.ifengimg.com/res/2020/53701DEE55CE38A90A733020484EAAC2EEB9C1BE_size1807_w500_h281.gif用密封、减震的泡棉胶带包裹缆线。

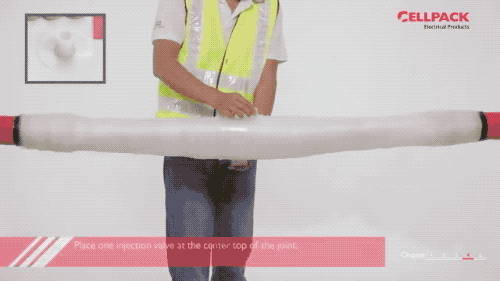

https://x0.ifengimg.com/res/2020/B7D789E37C8AD24235628CA02345CC9F31FD2FC4_size1591_w500_h281.gif在中央的位置放上一个注射阀。
在末端开一个小口，用处待会儿你就知道了。
https://x0.ifengimg.com/res/2020/798ACA1C7F389BA0866426F9A6ACE4A5B615098E_size770_w500_h281.gif然后就要注入绝缘和保护的树脂了。像挤牙膏一样，把液体注入电缆接线头里面。
https://x0.ifengimg.com/res/2020/38C5DD041DF8CA19B3492E314254D02DB273A24F_size1360_w500_h281.gif树脂从刚刚的小切口里流出来了，说明每一处都已经被浸润封闭了。把切口封住，等着树脂变硬就好啦。
https://x0.ifengimg.com/res/2020/27E32268D98ABB5AC19FFA78F0B85EC55BB4891A_size1172_w500_h281.gif当当，电缆木乃伊大功告成！还有个可爱的肚脐呢。
https://x0.ifengimg.com/res/2020/6E9DFB860284FE791465EE2A55C9C80B68744517_size564_w500_h281.gif地下电缆的复杂保护操作令人陷入了沉思...
电缆是把电从一个地方运到另一个地方的管道，人是把有机物从口腔运到꧁꧂的管道。为了保护重要的管道，电缆长出了一层层功能复杂的保护套，而人长出了肌肉、骨骼、内脏、皮肤和脑子。但脑子却说它最重要？
